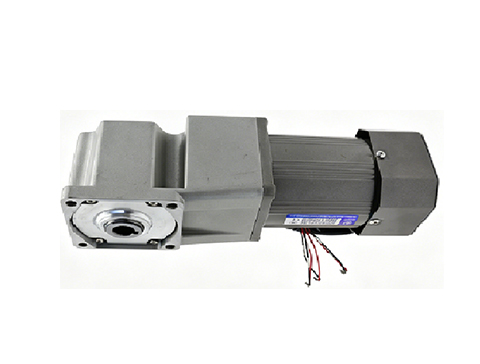

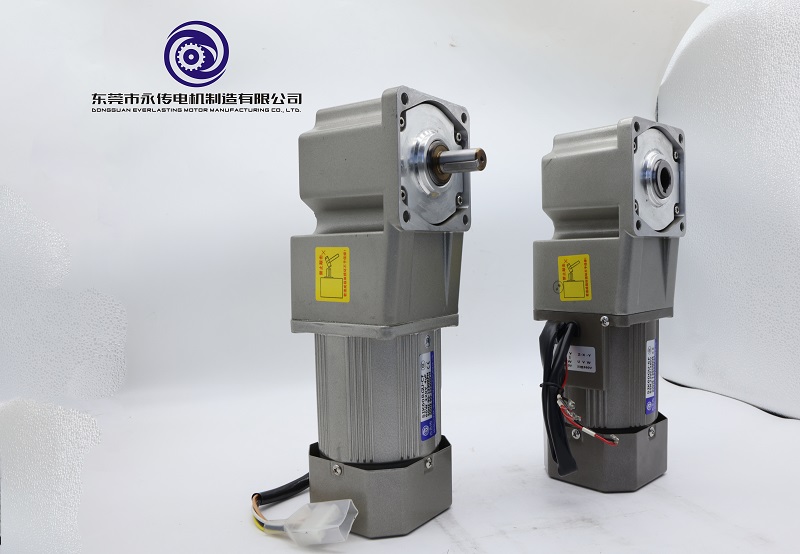

5GU/5GN直角減速電機

在自動化設備設計中，空間與傳動效率往往是個不小的挑戰。5GU/5UN系列轉角齒輪減速電機採用高精度直角設計，在保持5GU系列經典高扭矩特性的基礎上，實現90度轉向輸出。該系列專爲安裝空間受限、需要交叉傳動的工況設計，是包裝、輸送及自動化産線理想的傳動解決方案。

5GU□RA實心軸輸出減速機型号：（不同廠家不同型号，下面是永傳電機廠家的型号，若不瞭解請咨詢右邊窗口在線客服）

5GU9KRA、5GU10KRA、5GU12.5KRA、5GU15KRA、5GU18KRA、5GU20KRA、5GU25KRA、5GU30KRA、5GU36KRA、5GU40KRA、5GU50KRA、5GU60KRA、5GU75KRA、5GU90KRA、5GU100KRA、5GU120KRA、5GU150KRA、5GU180KRA、5GU200KRA、5GU250KRA、5GU300KRA、5GU400KRA、5GU500KRA、5GU600KRA、5GU700KRA、5GU800KRA、5GU900KRA

5GU□RH實心軸輸出減速機型号：

5GU9KRH、5GU10KRH、5GU12.5KRH、5GU15KRH、5GU18KRH、5GU20KRH、5GU25KRH、5GU30KRH、5GU36KRH、5GU40KRH、5GU50KRH、5GU60KRH、5GU75KRH、5GU90KRH、5GU100KRH、5GU120KRH、5GU150KRH、5GU180KRH、5GU200KRH、5GU250KRH、5GU300KRH、5GU400KRH、5GU500KRH、5GU600KRH、5GU700KRH、5GU800KRH、5GU900KRH

減速比：9，10，12.5，15，18，20，25，30，36，40，50，60，75，90，100，120，150，180，200，300，400，500，600，700，800，900

90度直角輸出，靈活布局

緊湊的L型設計，電機與輸出軸垂直布置。有效解決直線電機安裝長度過長的問題，幫助設備縮小尺寸，簡化機械結構。

高強度合金齒輪，持久耐用

内部採用優質鉻钼鋼（40Cr）齒輪，經滲碳淬火及精密磨齒工藝（精度可達6-7級）。相比傳統直齒，承載能力提升30%，運行壽命更長。

靜音與低背隙體驗

優化齒輪齧合參數，空載噪音控制在≤50dB（分貝值因速比略有差異）。标準背隙≤15弧分，滿足大多數設備的定位需求；另有高精度版本可選（≤5弧分）。

全封閉防水結構

外殼採用壓鑄鋁合金一體成型，配合雙唇油封。防護等級可達IP54（特殊定制IP65），有效防止粉塵與噴濺水進入，适應潮濕或多塵環境
。

安裝靈活，适配性強

出廠标配方形法蘭與實心平鍵軸，支持任意角度安裝。輸入端可适配步進電機
、伺服電機或标準交流電機，輕松集成現有系統。

技術參數（選型參考）

參數項                                   數值/範圍

規格型号                             5GU系列（60mm/90mm/120mm機座可選）

減速比                                3K 至 200K （常用：5， 10， 15， 20， 30， 40， 50， 60， 90， 100， 120， 150， 200）

額定扭矩                             5 N·m 至 30 N·m （随速比及機座增大而提升）

允許的峰值扭矩                             2倍額定扭矩

容許轉速                             ≤ 2000 rpm

背隙（标準）                       ≤15 arcmin （弧分）

防護等級                             IP54 （可選IP65）

潤滑方式                             長效合成潤滑脂 （免維護）

環境溫度                             -10°C 至 +40°C

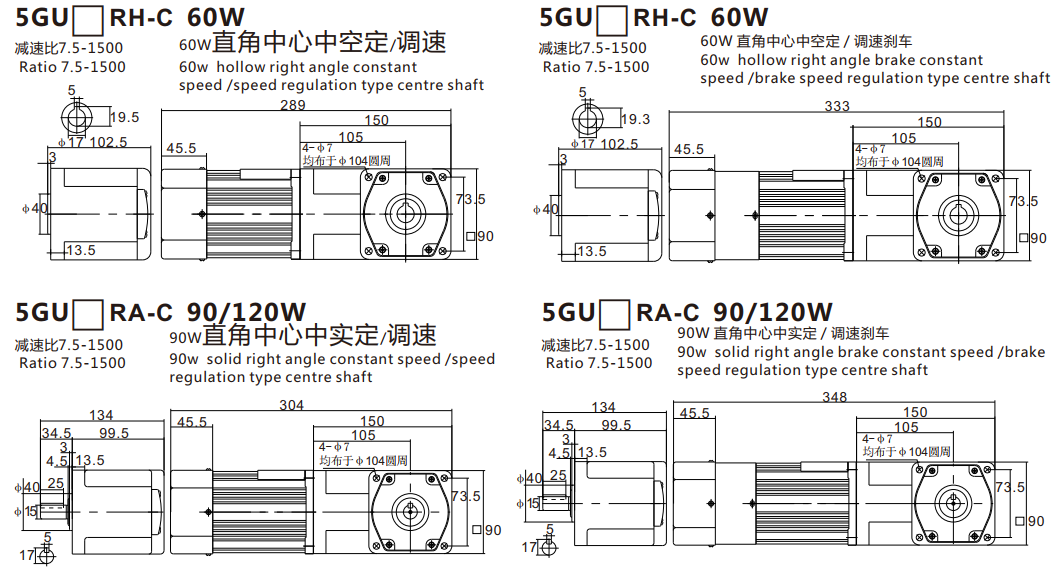

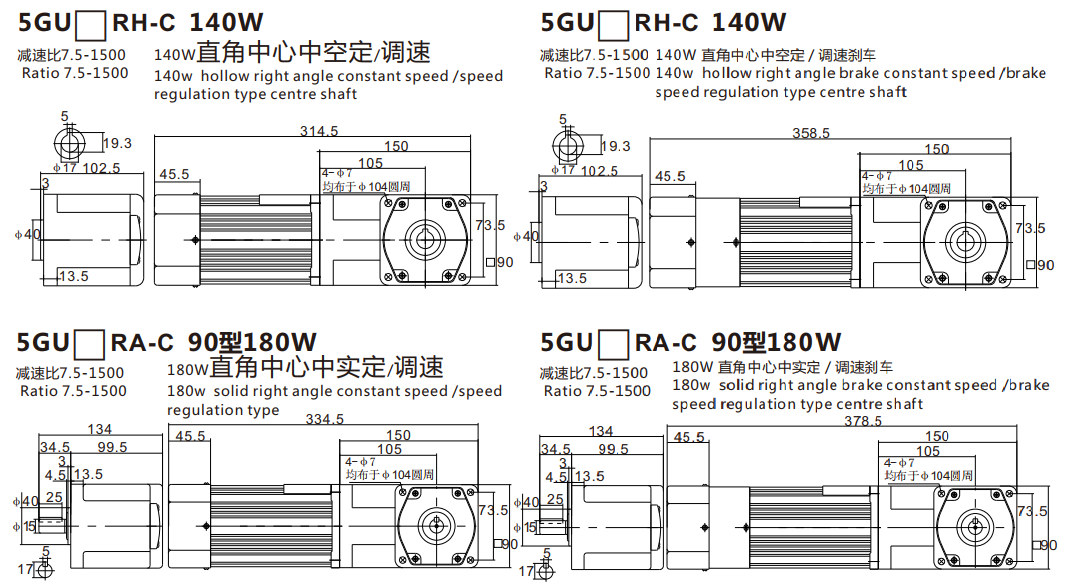

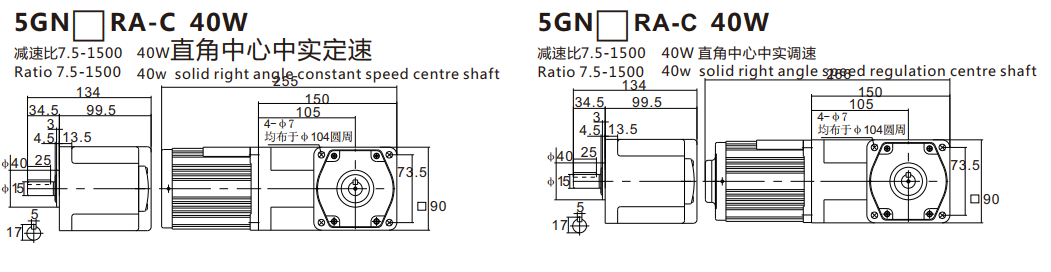

注：詳細扭矩表及外形尺寸請下載産品規格書

應用場景

自動化輸送：皮帶線、滾筒線轉角驅動，節省轉彎處空間。

包裝機械：貼标機
、封箱機、捆紮機的間歇或連續送料。

醫療設備：病床翻身機構、採樣儀移動平台（需低噪音版本）。

智能農業：自動灌溉閥、投喂器的轉向驅動。

安防行業：高速球機雲台、道閘欄杆驅動。
