S87減速機

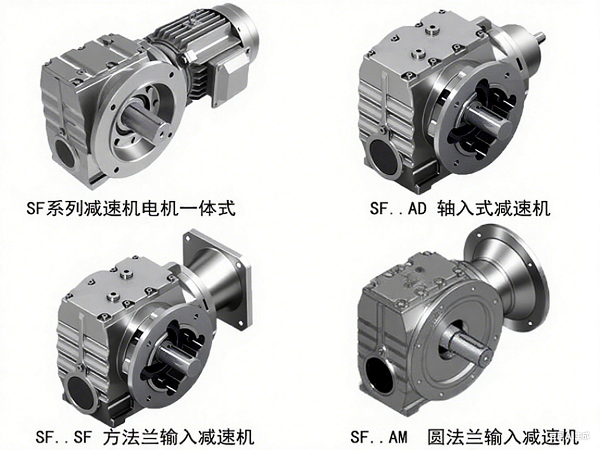

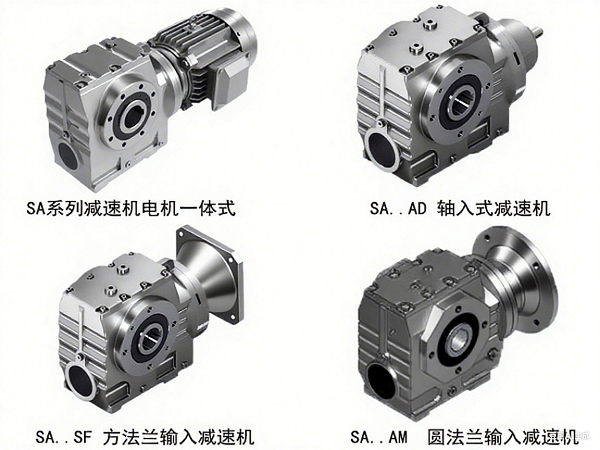

S87系列減速器型号有：S87 SA87 SAF87 SAZ87 SF87 SH87 SHF87 SHZ87等

更多S87系列型号參數可咨詢客服瞭解獲取相關的高清尺寸參數性能表

S87減速電機型号詳解及工業應用指南

一、S87減速器型号體系與技術特性

作爲中大型工業傳動核心部件，S87 系列減速電機因廠家工藝差異存在型号命名多樣性，以下爲标準化分類及核心參數（具體選型建議咨詢廠家技術團隊獲取定制方案）：

▌标準型号矩陣（按電機功率與結構劃分）

一類：基礎傳動型号（常規工業場景适用）

S87DV71M4、S87AQA71M4、S87DT71M4、S87AM71M4、S87DRE71M4

S87DV80M4、S87AQA80M4、S87DT80M4、S87AM80M4、S87DRE80M4

S87DV90M4、S87AQA90M4、S87DT90M4、S87AM90M4、S87DRE90M4

S87DV100M4、S87AQA100M4、S87DT100M4、S87AM100M4、S87DRE100M4

S87DV112M4、S87AQA112M4、S87DT112M4、S87AM112M4、S87DRE112M4

S87DV132M4、S87AQA132M4、S87DT132M4、S87AM132M4、S87DRE132M4

S87DV160M4、S87AQA160M4、S87DT160M4、S87AM160M4、S87DRE160M4

二類：特殊結構型号（複雜工況定制化設計）

S87DRN71M4、S87DRS71M4、S87Y71M4、S87YS71M4、S87DM71M4

S87DRN80M4、S87DRS80M4、S87Y80M4、S87YS80M4、S87DM80M4

S87DRN90M4、S87DRS90M4、S87Y90M4、S87YS90M4、S87DM90M4

S87DRN100M4、S87DRS100M4、S87Y100M4、S87YS100M4、S87DM100M4

S87DRN112M4、S87DRS112M4、S87Y112M4、S87YS112M4、S87DM112M4

S87DRN132M4、S87DRS132M4、S87Y132M4、S87YS132M4、S87DM132M4

S87DRN160M4、S87DRS160M4、S87Y160M4、S87YS160M4、S87DM160M4

▌減速電機核心參數：減速比與電機匹配範圍

S系列減速機的精密減速比矩陣

S87 系列可實現的減速比覆蓋工業重載場景需求：

1:288、1:258.18、1:222.4、1:202.96、1:180、1:151.3、1:139.05、1:123.48、1:110.4、1:99.26、1:91.2、1:86.15、1:81.76、1:77.14、1:70.43、1:64.27、1:64、1:57、1:47.91、1:44.03、1:39.1、1:34.96、1:31.43、1:27.28、1:25.5、1:24.43、1:21.43、1:20.27、1:19.7、1:17.49、1:15.64、1:14.06、1:12.21、1:10.93、1:9.07、1:7.8。

電機功率适配區間

當匹配 0.75KW-15KW 電機時，可形成大扭矩傳動組合，典型參數如下圖，建議聯系廠家或者是客服獲取二/三維安裝手冊：

0.75KW 電機适配型号：S87DV71M4、S87DRN71M4 等；

15KW 電機适配型号
：S87DV160M4、S87DRN160M4 等
。

二、S87 減速電機技術優勢與核心結構解析

S87 系列採用 "斜齒輪 + 蝸輪蝸杆" 複合傳動結構，結合減速電機一體化設計，具備以下性能亮點：

技術模塊 核心配置 應用優勢

電機類型 三相異步電機（IE2/IE3 能效） 效率比普通電機高 8-12%，符合歐盟能效标準

齒輪系統 20CrMnTi 滲碳硬齒面，精度等級 ISO 6 級 承載扭矩達 800N・m，壽命超 30000 小時

散熱設計 鋁合金殼體 + 散熱筋條 熱傳導效率提升 40%，溫升≤60K（環境溫度 25℃時）

密封系統 雙唇口骨架油封 + 迷宮式防塵結構 防護等級 IP65，防粉塵及噴水侵入

潤滑方案 合成齒輪油終身潤滑（可選注油孔設計） 減少 95% 維護成本，适用於無人值守場景

三、S87 減速電機行業應用場景與選型策略

典型工業應用領域

重型輸送設備
：港口碼頭皮帶輸送機、礦山提升機的大扭矩傳動，适配 15KW 電機時可承載 5 噸以上負載；

工程機械：混凝土攪拌機、路面銑刨機的抗沖擊傳動，減速比 1:180 時可實現精準攪拌轉速控制；

環保工程：污水處理廠刮泥機、大型風機的節能驅動，IE3 電機搭配可降低 15% 能耗；

自動化生産線：汽車總裝線升降平台、物流分揀機的定位傳動，定位精度 ±0.5mm。

選型關鍵參數計算

扭矩核算：根據公式（T 爲輸出扭矩，P 爲電機功率，n 爲電機轉速
，i 爲減速比，η 爲傳動效率≈0.85）；

熱平衡校驗：連續運轉時殼體溫度≤80℃，超過需配置強制散熱風扇（型号 S87-FS01）；

防護等級選擇：潮濕環境選 IP65，粉塵環境選 IP66，防爆場景可選 Ex d IIBT4 認證型号。

四、S87 與相鄰型号技術對比（S77/S97）

參數維度                    S77 減速電機                                 S87 減速電機                              減速機S97                               升級差異

中心距                       142mm                                         178mm                                        215mm                                  扭矩承載每級提升 25-30%

功率範圍                  0.55-7.5KW                                     0.75-15KW                                  1.1-22KW                              覆蓋中大型設備傳動需求

大減速比                 1:256.47                                          1:288                                          1:336                                    低速大扭矩場景适配性增強

重量                          18-45kg                                             28-70kg                                     45-100kg                            結構強化适應沖擊負載

五、維護保養與故障診斷指南

預防性維護計劃

首次運行 500 小時後檢測齒輪油污染度（建議使用美孚 SHC630 齒輪油）；

每季度用紅外測溫儀檢測殼體溫度（溫差＞15℃需排查負載異常）；

每年進行齒輪箱振動頻譜分析（振幅＞1.5mm/s 需檢修齒輪齧合）。

常見故障解決方案

異常噪音：可能齒輪磨損或軸承損壞，需拆解檢查齒面光潔度（Ra≤1.6μm 爲正常）；

溫升過高：潤滑不足或散熱不良，檢查油位並清理殼體散熱筋條灰塵；

輸出扭矩不足：聯軸器對中偏差超過 0.05mm，需使用激光對中儀校準
。

六
、減速電機定制化服務與技術支持

廠家可提供以下增值服務：

電機變頻改造（适配 ABB / 西門子變頻器）；

編碼器集成（分辨率 1024PPR，支持 Modbus 通訊）；

防爆認證升級（Ex ia IIC T6，适用於化工危險區域）。

如需獲取 S87 減速電機的負載特性曲線、能效測試報告或 CAD 三維模型，可聯系廠家技術中心獲取一站式解決方案。（注：文中型号參數基於行業通用标準，實際以廠家技術文檔爲準。）
